表面分析和研究的原子力显微镜

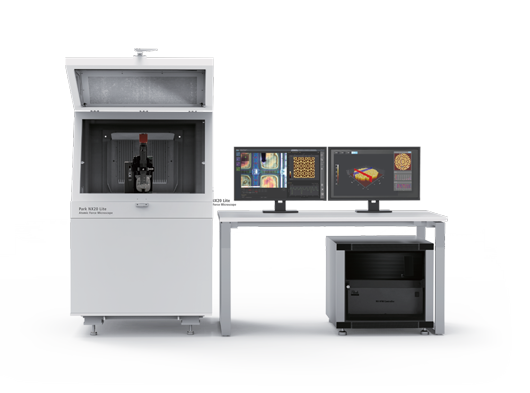

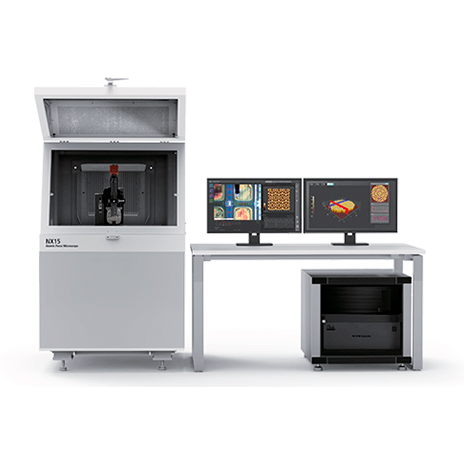

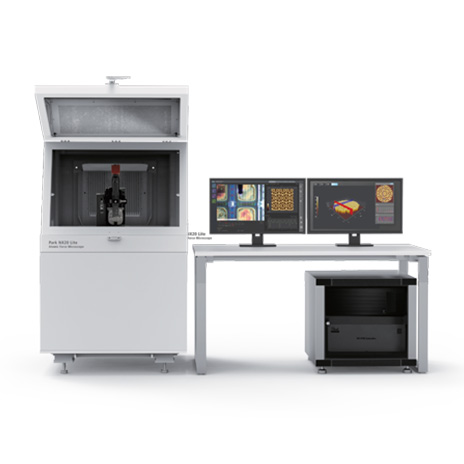

大样品原子力显微镜

我们在半导体工程的前沿领域引领着大型样品原子力显微镜的发展，标志着半导体测量技术的重大转变。随着半导体在推动社会和人工智能进步方面的作用日益凸显，它们因节点尺寸缩小和三维器件的发展而变得更加复杂，这超出了传统显微镜（如光学显微镜和扫描电子显微镜）的能力范围。大型样品AFM对于满足这一需求至关重要。我们提供一系列功能强大的设备体系，以满足半导体在设计、分析和质量控制方面的多样化需求，同时考虑到各种应用和预算。Park AFM的独特优势在于其极高的准确性、先进的自动化、优化的操作以及半导体分析的精确度。这一创新使得高分辨率的纳米级表面成像、亚埃米级的高度测量成为可能，从而加速了缺陷识别、材料表征和高效的质量控制。
